Технические характеристики
Показатель | Значение |
Основные параметры | |
Диапазон напряжения и частоты на входе | 1 ~ 198-253 В (+5 % не более 20 мс), 50/60 Гц ± 2 % 3 ~ 342-440 В (+5 % не более 20 мс), 50/60 Гц ± 2 % |
Диапазон напряжения и частоты на выходе | 1~ 0-Uвх, 0-599 Гц 3 ~ 0-Uвх, 0-599 Гц (опция – до 1200 Гц) |
Диапазон мощностей | 0.4 ~ 1000.0 кВт |
Тип подключаемого электродвигателя | Однофазный/трехфазный асинхронный с КЗР, СДПМ |
Методы управления | U/f – скалярный SVC – векторный с разомкнутым контуром VC – векторный с энкодером |
Перегрузочная способность (не чаще 1 раза в 10 мин) | G: 150 % от номинального тока в течение 60 с; 180 % от номинального тока в течение 3 с P: 120 % от номинального тока в течение 60 с; 150 % от номинального тока в течение 3 с |
Несущая частота | 0.5 - 16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
Пусковой момент | 0.5 Гц: 150 % (U/f) 0.25 Гц: 180 % (SVC) 0.0 Гц: 200% (VC) |
Диапазон скоростей | 1:100 (U/f); 1:200 (SVC); 1:1000 (VC) |
Точность отображения выходной частоты | Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1 % |
Точность постоянной скорости | ± 0.5 % (U/f), ± 0.2 % (SVC) |
Увеличение момента (U/f) | Автоматическое |
Характеристика зависимости (U/f) | Прямая. Квадратичная. Ломаная по нескольким точкам. |
Характеристика разгона/замедления | 4 линейных, S-кривая 1 и S-кривая 2 |
Функция AVR | Автоматическая стабилизация выходного напряжения |
Фильтр ЭМС | Встроен |
Функциональные возможности | |
Панель управления | Съемная LED-панель, LCD-панель - опция |
Управление в векторном режиме | По скорости/по моменту |
Встроенные расширенные функции | Пожарный режим, STO, таймер, отслеживание скорости перед запуском, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, счетчик длины, параметры управления натяжением, 2 набора параметров для двух разных электродвигателей, функции управления тормозом |
Динамическое торможение | Торможение постоянным током |
Толчковый режим | Диапазон частоты: 0.0…максимальная частота. Отдельное время разгона/замедления для толчкового режима |
Простой ПЛК | Задание скорости и времени работы на каждой из |
Многоступенчатый режим | Задание скорости с цифровых клемм с помощью |
ПИД-управление | Реализация системы управления с датчиком обратной связи |
Безостановочная работа | При пропадании питания: менее 15 мс – непрерывная работа более 15 мс – автоперезапуск |
Сетевые протоколы | Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, Canopen |
Опции и аксессуары | Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
Защитные функции | Полный комплекс защит |
Степень защиты | IP20 |
Управление | |
| Каналы команды запуска | Панель, клеммы, коммуникационные протоколы (Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, Canopen) |
Задание частоты | Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола. |
Задание момента | 10 типов источников задания вращающего момента |
Источник питания | 10 В DC (100 мА); 24 В DC (200 мА) |
Входы управления | 7 цифровых (DI), поддерживают PNP/NPN логику; (включая 1 высокочастотный импульсный (HDI); 2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА STO1 и STO2 – для реализации функции STO |
Выходы управления | 1 цифровой (24 В, 50 мА)/высокочастотный импульсный выход (до 50 кГц) (FM) 2 релейных (R/T): AC - до 250 В, 3.0 А; DC - до 30 В, 1 А 2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА |
Условия окружающей среды | |
Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
Температура окружающей среды при работе ПЧ* | От - 10 до + 40 °С (эксплуатация со сниженными номинальными характеристиками 1.5 % на каждый градус до + 50 °С) |
Относительная влажность | Относительная влажность ниже 95 %, без конденсации |
Охлаждение | Принудительное воздушное |
Вибрация | Менее 5.9 м/с (0.6 g) |
Температура хранения | От - 20 до + 60 °С |

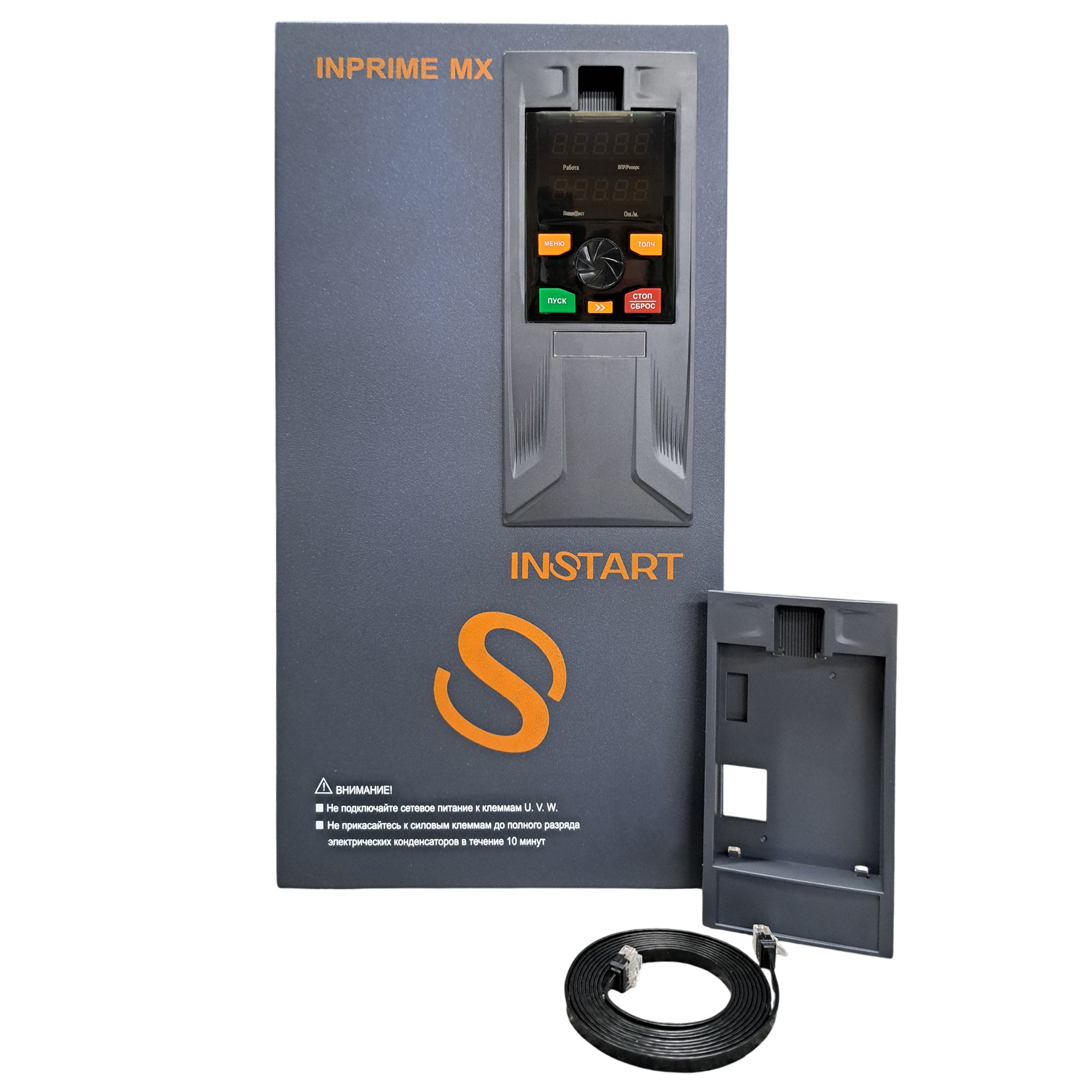

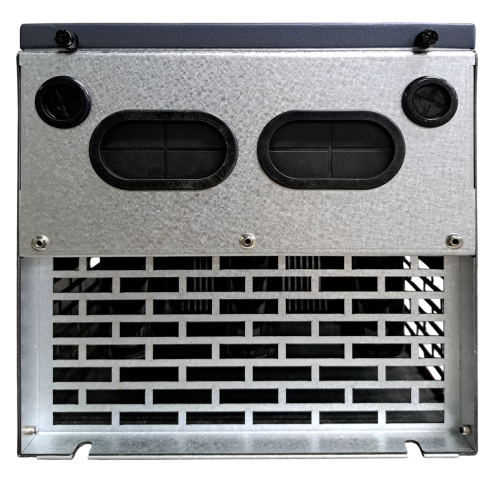

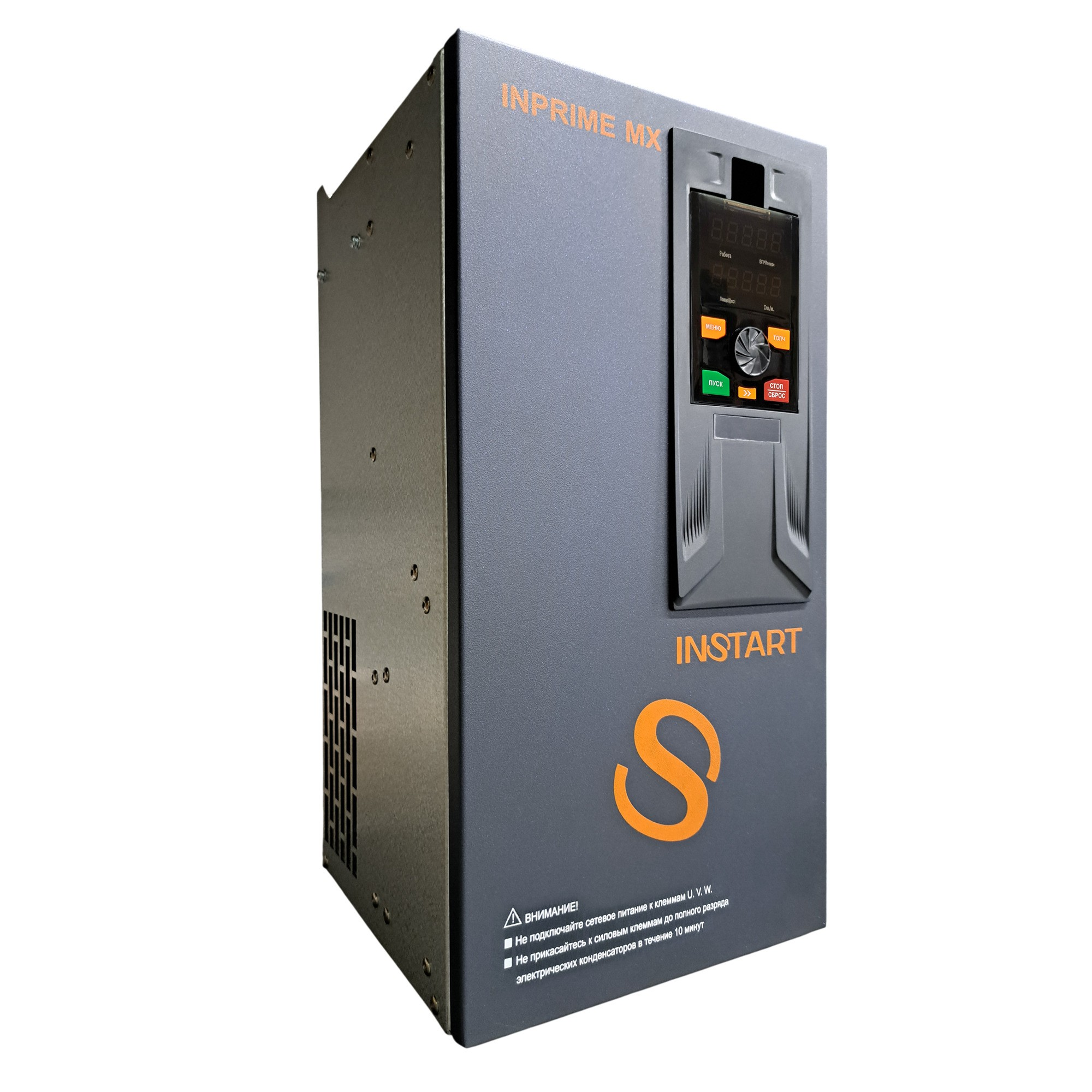

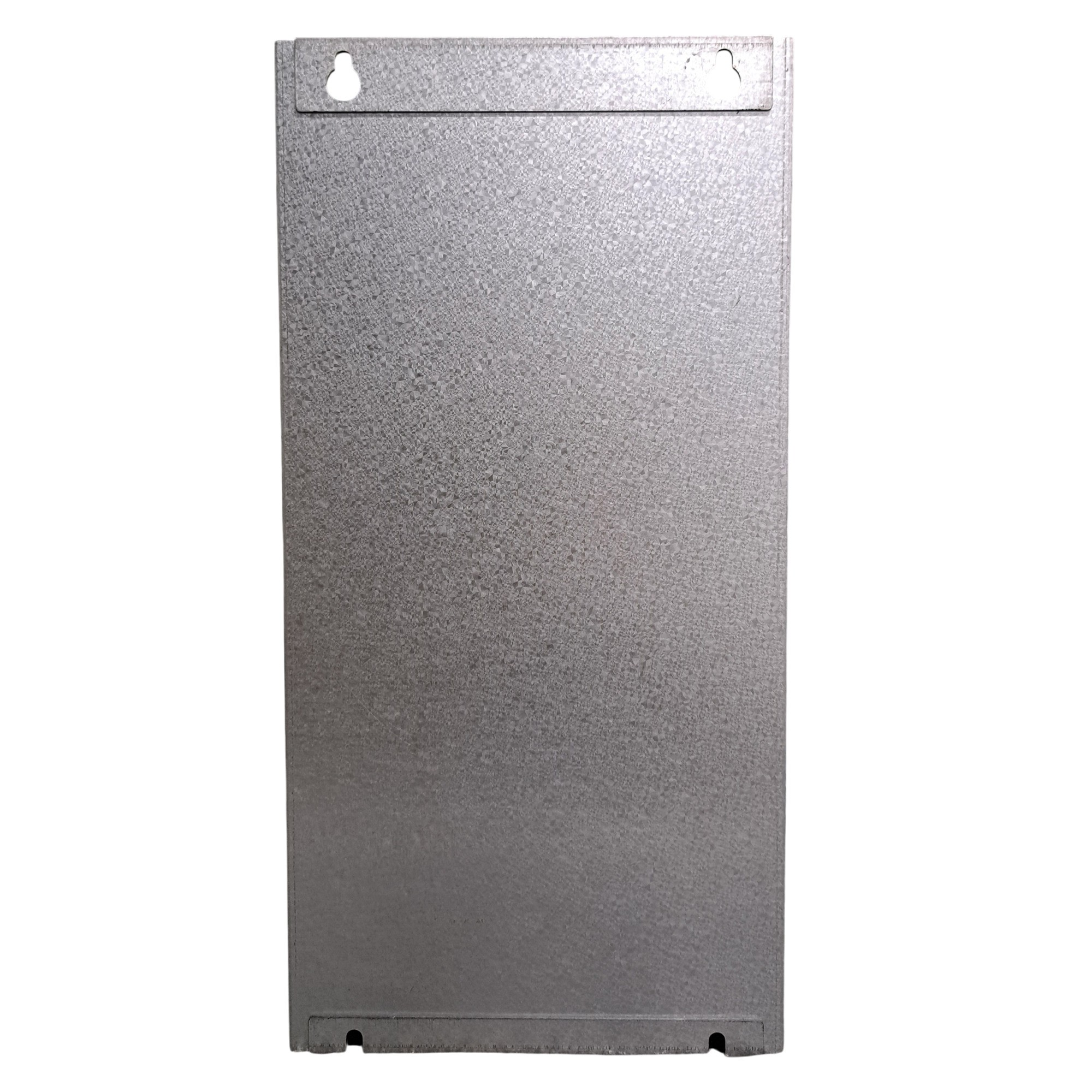

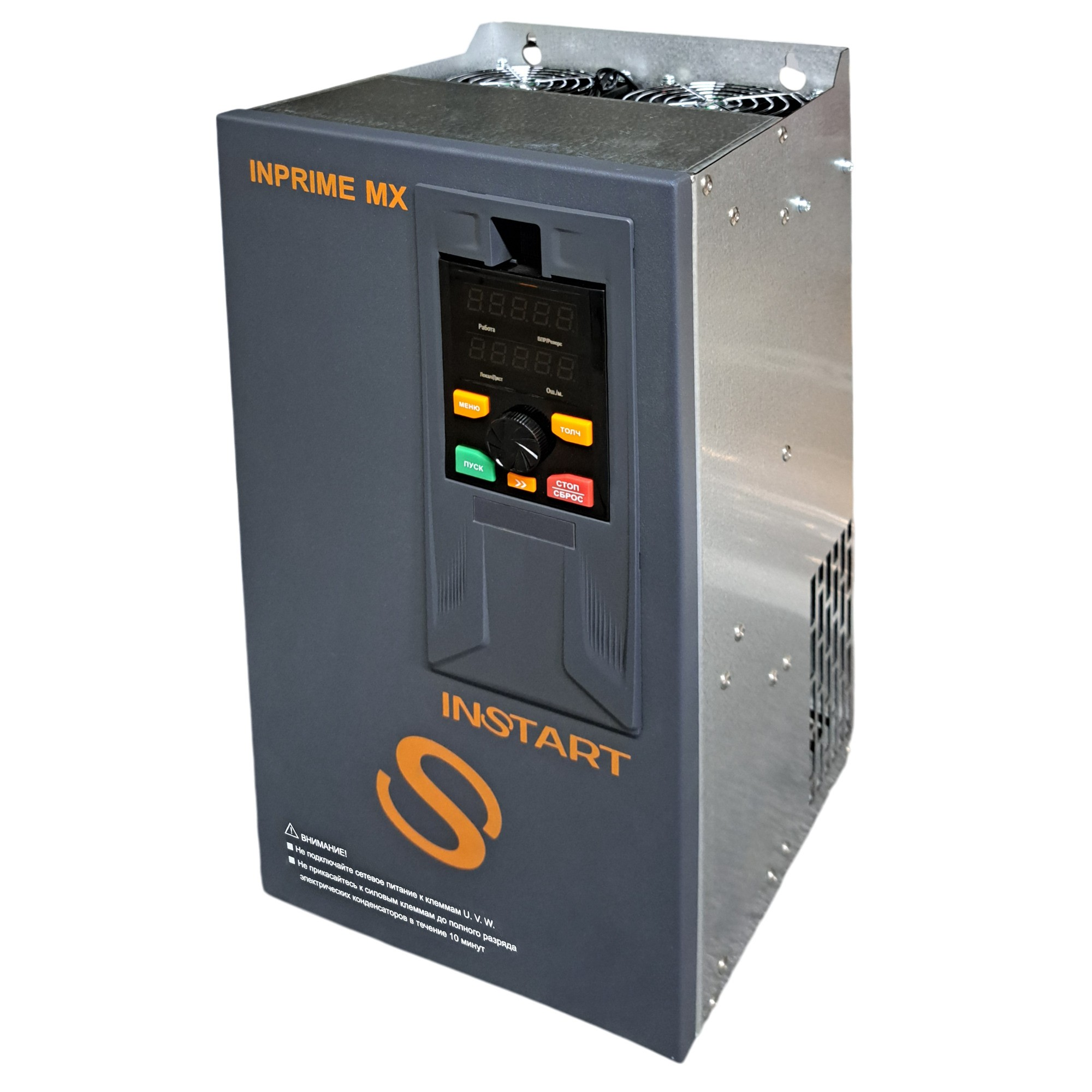

Преобразователь частоты INPRIME MX-G75/P90-4BF
Преобразователь частоты (ПЧ) серии INPRIME MX представляет собой продвинутое цифровое решение для управления трехфазными асинхронными электродвигателями (ЭД) с короткозамкнутым ротором или синхронными электродвигателями с постоянными магнитами при входном напряжении 230 В или 400 В (зависит от модели). Преобразователь частоты подходит для управления высокодинамичными нагрузками и применениями в сложных приводных системах.Преобразователи частоты серии INPRIME MX являются заменой европейских брендов, так как обладают расширенным функционалом и поддерживают различные протоколы связи.
Отличительные особенности серии INPRIME MX
ФУНКЦИОНАЛЬНОСТЬ:- Работа с двумя типами электродвигателями: асинхронные и синхронные на постоянных магнитах
- Одновременная работа с тремя платами расширения
- Модульная установка плат расширения
- Поддержка ProfiBUS, ProfiNET, ModBUS RTU, CanOpen, EtherCAT
- Настраиваемая логика PNP/NPN
- Встроенные отраслевые функции: крановые, каскадный режим, намоточные станки и др.
- Резервное копирование параметров с помощью панели управления
- Совместимость с 5-ю различными видами энкодеров
- Встроенная плата STO во всём модельном ряду для соответствия стандартам промышленной безопасности
- Функция «Аварийный режим работы» при переключении на резервный источник питания (ИБП)
- Встроенный тормозной модуль в моделях до 37кВт, от 45 до 160 кВт опционально
- Форм-фактор европейского образца
- Опционально подключаемая панель с интуитивно понятным меню на русском языке
- Настраиваемый вывод параметров на панель управления
- Крутящий момент 180% на низких скоростях в векторном режиме
- Точность управления скоростью 1:1000 в векторном режиме с энкодером
Области применения
Серия INPRIME MX, благодаря специализированным отраслевым функциям, может использоваться в грузоподъёмном оборудовании во многих отраслях промышленности: целлюлозно-бумажной, пищевой, машиностроении, добывающей промышленности и др.
Система обозначения
1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P − насосный
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
3: вход 1~230 (220) В, 50/60 Гц; выход 3~400 (380) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Дополнительные опции:
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие компаундом;
INMX-I/O, INMX-PG, INMX-DP, INMXCanopen, INMX-Profinet, INMX-TCP/IP, INMX-Ethercat – платы расширения.
*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Схемы подключения
Схема подключения управляющих клемм серии INPRIME MX
Массогабаритные характеристики
Габаритные и установочные размеры устройств серии INPRIME MX в пластмассовом корпусе (настенное исполнение), типоразмеры 1-4
Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (настенное исполнение), типоразмеры 5-13
Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (напольное исполнение), типоразмеры 14-16
Габаритные и установочные размеры серии INPRIME MX- GY-1В
Модель | Вес нетто, кг | Ш, мм | В, мм | Г, мм | Шм, мм | Ш1, мм | В1, мм | d1, мм | d2, мм | Типоразмер |
INPRIME MX-G1.5-1B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 5 | 10 | 1 |
INPRIME MX-G2.2-1B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 5 | 10 | |
INPRIME MX-G4.0-1B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 4,5 | 10 | 2 |
INPRIME MX-G5.5-1B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | 5,5 | 11 | 3 |
INPRIME MX-G7.5-1B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | 5,5 | 11 | |
INPRIME MX-G11-1B | 6,2 | 165 | 395 | 210 | 190 | 140 | 383 | 6 | 11 | 4 |
INPRIME MX-G15-1B | 11,5 | 220 | 445 | 220 | - | 160 | 425 | 7 | 14 | 5 |
Габаритные и установочные размеры серии INPRIME MX- GY-2В
Модель | Вес нетто, кг | Ш, мм | В, мм | Г, мм | Шм, мм | Ш1, мм | В1, мм | d1, мм | d2, мм | Типоразмер |
INPRIME MX-G0.4-2B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 5 | 10 | 1 |
INPRIME MX-G0.75-2B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 5 | 10 | |
INPRIME MX-G1.5-2B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 5 | 10 | |
INPRIME MX-G2.2-2B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 5 | 10 | |
INPRIME MX-G4.0-2B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 4,5 | 10 | 2 |
INPRIME MX-G5.5-2B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | 5,5 | 11 | 3 |
INPRIME MX-G7.5-2B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | 5,5 | 11 |
Габаритные и установочные размеры серии INPRIME MX- GY-3В
Модель | Вес нетто, кг | Ш, мм | В, мм | Г, мм | Шм, мм | Ш1, мм | В1, мм | В2, мм | В3, мм | d1, мм | d2, мм | Типоразмер |
INPRIME MX-G0.75-3B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 79,5 | 35,7 | 5 | 10 | 1 |
INPRIME MX-G1.5-3B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 79,5 | 35,7 | 5 | 10 | |
INPRIME MX-G2.2-3B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 173 | 35,7 | 4,5 | 10 | 2 |
INPRIME MX-G4.0-3B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 173 | 35,7 | 4,5 | 10 | |
INPRIME MX-G5.5-3B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | - | - | 5,5 | 11 | 3 |
INPRIME MX-G7.5-3B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | - | - | 5,5 | 11 | |
INPRIME MX-G11-3B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | - | - | 5,5 | 11 | |
INPRIME MX-G15-3B | 6,2 | 165 | 395 | 210 | 190 | 140 | 383 | - | - | 6 | 11 | 4 |
INPRIME MX-G18.5-3B | 6,2 | 165 | 395 | 210 | 190 | 140 | 383 | - | - | 6 | 11 | |
INPRIME MX-G22-3B | 11,5 | 220 | 445 | 220 | - | 160 | 425 | - | - | 7 | 14 | 5 |
INPRIME MX-G30-3B | 11,5 | 220 | 445 | 220 | - | 160 | 425 | - | - | 7 | 14 | |
INPRIME MX-G37-3B | 16,5 | 245 | 555 | 255 | - | 160 | 535 | - | - | 7 | 14 | 6 |
Габаритные и установочные размеры серии INPRIME MX- GY/PY-4(ВF)
Модель | Вес нетто, кг | Ш, мм | В, мм | Г, мм | Шм, мм | Ш1, мм | В1, мм | В2, мм | В3, мм | Г1, мм | d1, мм | d2, мм | Типоразмер |
INPRIME MX-G0.75/P1.5-4B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 79,5 | 35,7 | - | 5 | 10 | 1 |
INPRIME MX-G1.5/P2.2-4B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 79,5 | 35,7 | - | 5 | 10 | |
INPRIME MX-G2.2/P4.0-4B | 0,82 | 80 | 200 | 138 | 105 | 66 | 190 | 79,5 | 35,7 | - | 5 | 10 | |
INPRIME MX-G4.0/P5.5-4B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 173 | 35,7 | - | 4,5 | 10 | 2 |
INPRIME MX-G5.5/P7.5-4B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 173 | 35,7 | - | 4,5 | 10 | |
INPRIME MX-G7.5/P11-4B | 1,75 | 98 | 260 | 170 | 124 | 80 | 250 | 173 | 35,7 | - | 4,5 | 10 | |
INPRIME MX-G11/P15-4B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | - | - | - | 5,5 | 11 | 3 |
INPRIME MX-G15/P18.5-4B | 3,11 | 115 | 310 | 187 | 140 | 90 | 300 | - | - | - | 5,5 | 11 | |
INPRIME MX-G18.5/P22-4B | 6,2 | 165 | 395 | 210 | 190 | 140 | 383 | - | - | - | 6 | 11 | 4 |
INPRIME MX-G22/P30-4B | 6,2 | 165 | 395 | 210 | 190 | 140 | 383 | - | - | - | 6 | 11 | |
INPRIME MX-G30/P37-4B | 11,5 | 220 | 445 | 220 | - | 160 | 425 | - | - | - | 7 | 14 | 5 |
INPRIME MX-G37/P45-4B | 11,5 | 220 | 445 | 220 | - | 160 | 425 | - | - | - | 7 | 14 | |
INPRIME MX-G45/P55-4BF | 16,5 | 245 | 555 | 255 | - | 160 | 535 | - | - | - | 7 | 14 | 6 |
INPRIME MX-G55/P75-4BF | 26 | 265 | 665 | 305 | - | 200 | 640 | - | - | - | 10 | 18 | 7 |
INPRIME MX-G75/P90-4BF | 26 | 265 | 665 | 305 | - | 200 | 640 | - | - | - | 10 | 18 | |
INPRIME MX-G90/P110-4BF | 38 | 300 | 790 | 305 | - | 200 | 765 | - | - | - | 10 | 18 | 8 |
INPRIME MX-G110/P132-4BF | 38 | 300 | 790 | 305 | - | 200 | 765 | - | - | - | 10 | 18 | |
INPRIME MX-G132/P160-4BF | 45 | 340 | 840 | 325 | - | 280 | 815 | - | - | - | 10 | 18 | 9 |
INPRIME MX-G160/P185-4BF | 60 | 340 | 995 | 325 | - | 280 | 970 | - | - | - | 10 | 18 | 10 |
INPRIME MX-G185/P200-4F | 92,5 | 410 | 1025 | 370 | - | 300 | 1000 | - | - | - | 12 | 22 | 11 |
INPRIME MX-G200/P220-4F | 92,5 | 410 | 1025 | 370 | - | 300 | 1000 | - | - | - | 12 | 22 | |
INPRIME MX-G220/P250-4F | 92,5 | 410 | 1025 | 370 | - | 300 | 1000 | - | - | - | 12 | 22 | |
INPRIME MX-G250/P280-4F | 113 | 470 | 1140 | 385 | - | 320 | 1114 | - | - | - | 12 | 22 | 12 |
INPRIME MX-G280/P315-4F | 113 | 470 | 1140 | 385 | - | 320 | 1114 | - | - | - | 12 | 22 | |
INPRIME MX-G315/P355-4F | 157 | 640 | 1245 | 395 | - | 500 | 1220 | - | - | - | 12 | 22 | 13 |
INPRIME MX-G355/P400-4F | 157 | 640 | 1245 | 395 | - | 500 | 1220 | - | - | - | 12 | 22 | |
INPRIME MX-G400/P450-4F | 157 | 640 | 1245 | 395 | - | 500 | 1220 | - | - | - | 12 | 22 | |
INPRIME MX-G450/P500-4F | 157 | 640 | 1245 | 395 | - | 500 | 1220 | - | - | - | 12 | 22 | |
INPRIME MX-G500/P550-4F | 294 | 900 | 1800 | 500 | - | 600 | - | - | - | 460 | 12 | - | 14 |
INPRIME MX-G550/P630-4F | 294 | 900 | 1800 | 500 | - | 600 | - | - | - | 460 | 12 | - | |
INPRIME MX-G630-4F | 294 | 900 | 1800 | 500 | - | 600 | - | - | - | 460 | 12 | - | |
INPRIME MX-G710-4F | 446 | 1100 | 2200 | 600 | - | 800 | - | - | - | 560 | 12 | - | 15 |
INPRIME MX-G800-4F | 446 | 1100 | 2200 | 600 | - | 800 | - | - | - | 560 | 12 | - | |
INPRIME MX-G900-4F | 555 | 1300 | 2300 | 600 | - | 1000 | - | - | - | 560 | 12 | - | 16 |
INPRIME MX-G1000-4F | 555 | 1300 | 2300 | 600 | - | 1000 | - | - | - | 560 | 12 | - |
|
Серия
|
INPRIME MX |
|
Мощность
|
75/90 |
|
Напряжение
|
400 |
|
Перегрузочная способность
|
тяжелый режим |
|
Степень защиты
|
IP20 |
|
Аналоговый вход (0-10В, 4-20мА)
|
2 |
|
Тормозной прерыватель
|
да |
|
Протокол связи
|
ModBUS RTU |
|
Напряжение
|
от -10 до + 40 С |
|
Размер (ШхВхГ), мм
|
265х664х305 |
|
Вес, кг
|
35.5 |
|
Ток,А
|
152/176 |
|
Пусконаладка
|
да |
|
Управление
|
векторный; скалярный |
|
Гарантия
|
36 |
